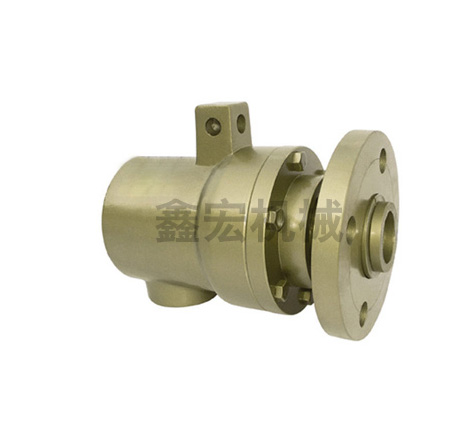

导热油旋转接头QD-F型介绍：
产品参数：
适用转速：≤100RPM
适用温度：≤340℃
适用压力：≤1.8MPa
适用介质：导热油
产品特点：
QD-F型导热油旋转接头（高温导热油专用旋转接头）的动密封的组件都是经过精密机械加工过包括：密封环、外管球面、底盖等。动密封在工作时密封环是不与外壳体接触的，而是浮动在底盖和外壳体组成的空间之中的。本产品具有结构简单、维护方便、可靠性高、耐高温等特点。

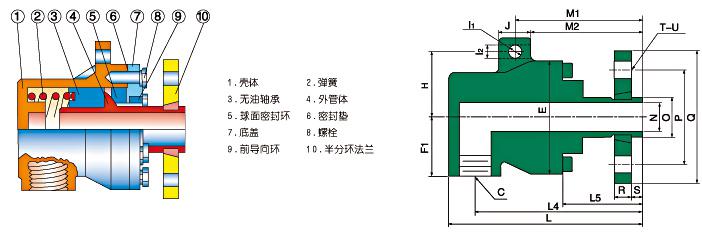

单向流通式——半分环法兰连接
| 规格 | 型号 | C | E | F1 | H | I1 | I2 | J | L | L4 | L5 | M1 | M2 | N | O | P | Q | R | S | T | U |
| 20 | QD-F20 | Rc3/4 | 96 | 49 | 53 | 12 | 12 | 25 | 197 | 144 | 50 | 144 | 132 | 18 | 27 | 75 | 105 | 16 | 8 | 4 | 14 |
| 25 | QD-F25 | Rc1 | 98 | 56 | 65 | 12 | 12 | 25 | 231 | 169 | 61 | 169 | 157 | 24 | 33.5 | 85 | 115 | 16 | 8 | 4 | 14 |
| 32 | QD-F32 | Rc1-1/4 | 120 | 68 | 78 | 14 | 14 | 30 | 259 | 192 | 65 | 206 | 176 | 30 | 42 | 100 | 140 | 18 | 12 | 4 | 18 |
| 40 | QD-F40 | Rc1-1/2 | 130 | 80 | 80 | 14 | 14 | 32 | 285 | 210 | 70 | 210 | 194 | 38 | 48 | 110 | 150 | 18 | 12 | 4 | 18 |
| 50 | QD-F50 | Rc2 | 160 | 94 | 90 | 14 | 14 | 36 | 338 | 242 | 80 | 260 | 242 | 48 | 60 | 125 | 165 | 20 | 15 | 4 |
18 |
